當線路發生短路或接地故障后，故障電流流經線路上安裝的故障指示器均翻牌或閃光指示，而非故障線路，非故障分支和故障點后的故障指示器不動作。運行人員從變電站出發，沿著故障線路查看故障指示器動作情況，確定故障范圍在最后一只動作的故障指示器和后段第一只未動作的故障指示器構成的區間，從而迅速確定故障區段，分支及故障點。帶通信功能的遠傳型故障指示器，不再需要去現場巡線查找故障，故障指示器與通信終端.后臺軟件配合，在3-5分鐘在監控主站或者手機上即可收到故障信息，確定故障區段。

?

架空線路示意圖

?

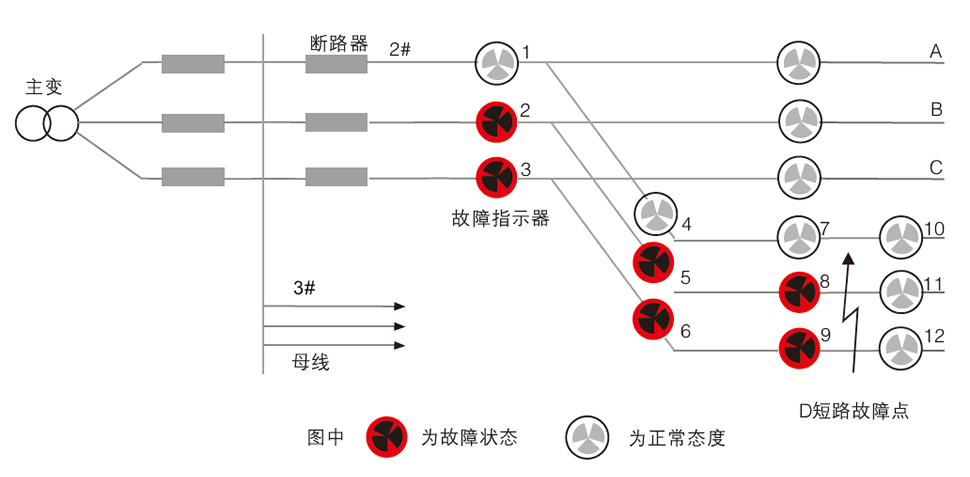

圖1短路

由2#線B相2、5、8指示器和2#線C相3、6、9指示器翻紅牌顯示而11指示器和12指示器仍為白色，即可判斷出D點發生短路故障

?

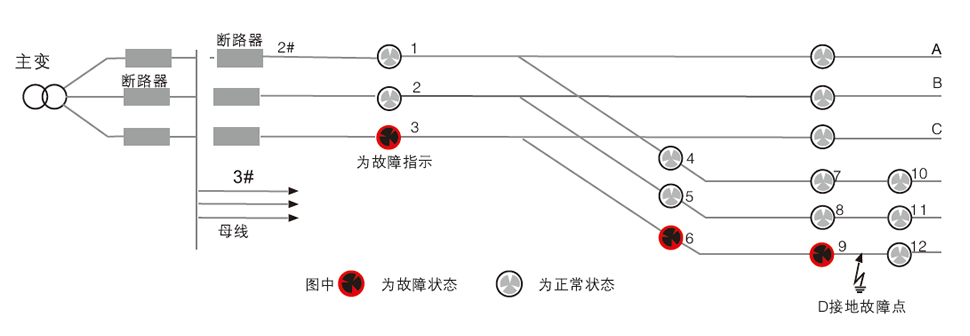

圖2接地

由2#線C相3、6、9指示器白天翻紅牌顯示，而12指示器仍為白色即可判斷出D點發生接地故障。

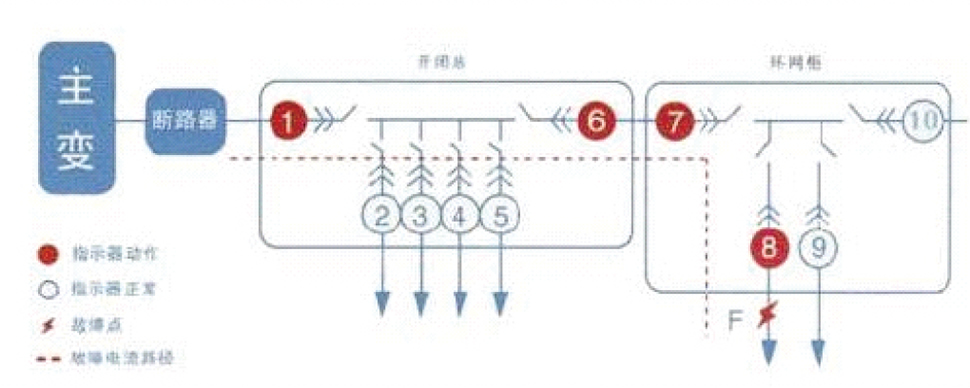

電纜線路示意圖
